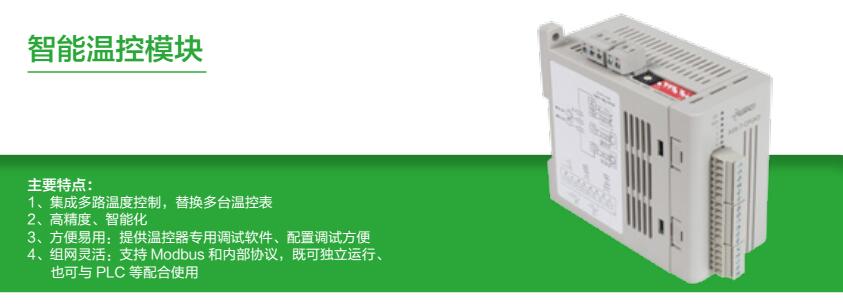

ASK-T-CPU4D

面议

主要特点:
1、集成多路温度控制,替换多台温控表
2、高精度、智能化
3、方便易用:提供温控器专用调试软件、配置调试方便
4、组网灵活:支持 Modbus 和内部协议,既可独立运行、也可与 PLC 等配合使用

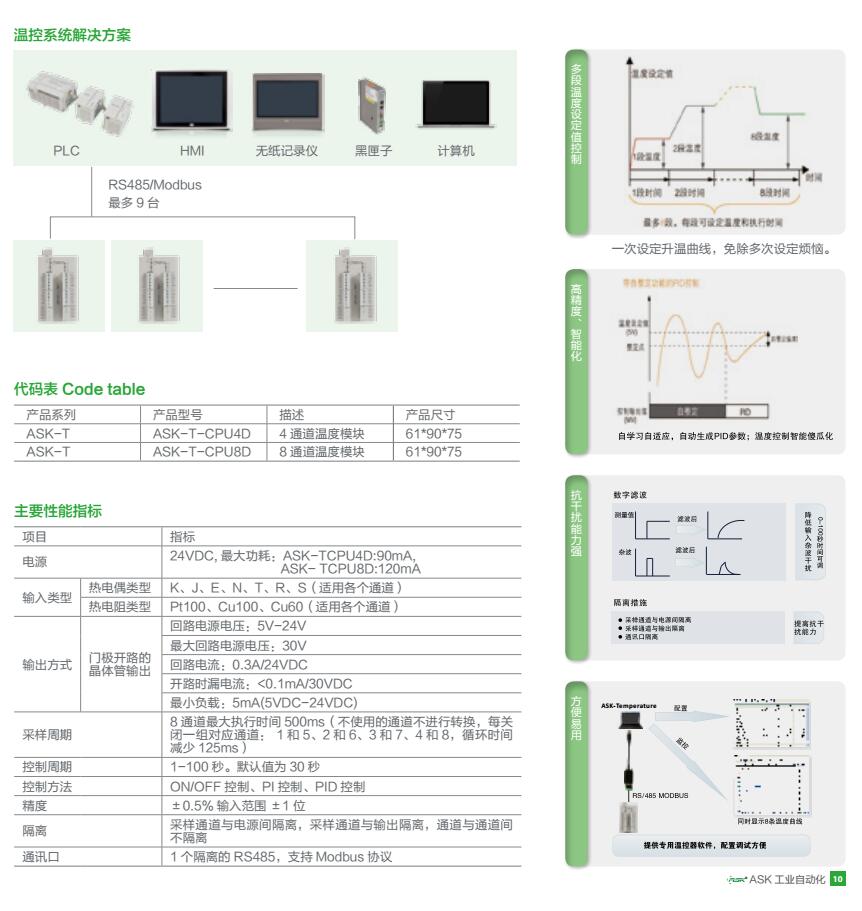

  • 代码表 Code table

    产品系列产品型号描述产品尺寸

    ASK-TASK-T-CPU4D4 通道温度模块61*90*75

    ASK-TASK-T-CPU8D8 通道温度模块61*90*75



    主要性能指标

    项目指标

    电源24VDC, 最大功耗:ASK-TCPU4D:90mA,ASK- TCPU8D:120mA

    输入类型热电偶类型K、J、E、N、T、R、S(适用各个通道)
    热电阻类型Pt100、Cu100、Cu60(适用各个通道)

    输出方式门极开路的
    晶体管输出
    回路电源电压:5V-24V
    最大回路电源电压:30V
    回路电流:0.3A/24VDC
    开路时漏电流:<0.1mA/30VDC
    最小负载:5mA(5VDC-24VDC)

    采样周期8 通道最大执行时间500ms(不使用的通道不进行转换,每关
    闭一组对应通道: 1 和5、2 和6、3 和7、4 和8,循环时间
    减少125ms)

    控制周期1-100 秒。默认值为30 秒

    控制方法ON/OFF 控制、PI 控制、PID 控制

    精度±0.5% 输入范围±1 位

    隔离采样通道与电源间隔离,采样通道与输出隔离,通道与通道间不隔离

    通讯口1 个隔离的RS485,支持Modbus 协议

  • 参数名参数值
    产品系列ASK-T
    产品型号ASK-T-CPU4D
    描述4 通道温度模块
    产品尺寸61*90*75
    项目指标

    电源24VDC, 最大功耗:ASK-TCPU4D:90mA,ASK- TCPU8D:120mA

    输入类型热电偶类型K、J、E、N、T、R、S(适用各个通道)
    热电阻类型Pt100、Cu100、Cu60(适用各个通道)

    输出方式门极开路的
    晶体管输出
    回路电源电压:5V-24V
    最大回路电源电压:30V
    回路电流:0.3A/24VDC
    开路时漏电流:<0.1mA/30VDC
    最小负载:5mA(5VDC-24VDC)

    采样周期8 通道最大执行时间500ms(不使用的通道不进行转换,每关
    闭一组对应通道: 1 和5、2 和6、3 和7、4 和8,循环时间
    减少125ms)

    控制周期1-100 秒。默认值为30 秒

    控制方法ON/OFF 控制、PI 控制、PID 控制

    精度±0.5% 输入范围±1 位

    隔离采样通道与电源间隔离,采样通道与输出隔离,通道与通道间不隔离

    通讯口1 个隔离的RS485,支持Modbus 协议
