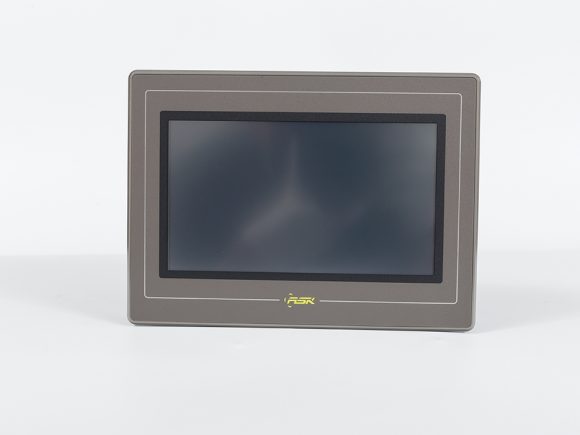

ASK 触摸屏AST-AAST-KAST-T系列 与FVK、富士FUJI、三菱Mitsubishi变频器通讯方法

组织
规模
日期2018-20-07
网址 http://w19.bluewebs.cn/
  • 一、ASK触摸屏与FVK变频器通讯的具体操作方法:

    1:触摸屏那边做好程序后:连接设备要选择FVK automation LTD中的F serise Inverter,连接口选择COM2口(通过RS485直接连;当选择COM1时,要加个232转485的模块)

    2:变频器这边通上电后,要设置相应的功能代码,具体有以下参数需设置:

    • P000运行命令方式选择为2或4(根据实际需求而定):选择串行通讯端口
    • P001频率设定选择通道为7:串行通信RS485端口
    • P176数据格式:与所连接的对应触摸屏的校验方式要一致
    • P177波特率:与所连接的对应触摸屏的波特率要一致
    • P178断线动作模式:选择1维持现有状态
    • 当有两台变频器以上连接一台触摸屏的时候,必须要设置P175本机地址。

    二、ASK触摸屏与富士变频器通讯的具体操作方法:

    1. 触摸屏设计好程序后:连接设备选择Fuji Electric。。。选择对应的变频器型号(如FRENIC5000G11/P11(RTU),连接口选择COM2口(通过RS485直接连:当选择COM1时,要加个232转485的转换模块)
    2. 变频器上电后,设置相对应的功能代码,具体有以下参数需设置:
    • U49通讯协议切换一定要选择1:MODBU-RTU(出厂值是0:FGL-BUS)
    • H34传送速度:0~4 0:19200 1:9600 2:4800 3:2400 4:1200  注:所设的值必须要与连接触摸屏的值一致
    • H35数据长度:0:8位 1:7位 所设的值要与触摸屏的数据长度一致
    • H36奇偶校验:0:无 1:偶数 2:奇数 所设校验方式必须跟触摸屏一致
    • H37停止位:0:2位 1:1位,要与触摸屏那边一致
    • 当有两台变频器以上连接一台触摸屏的时候,必须要设置H31的站地址
    • 三、ASK触摸屏与三菱变频器通讯的具体操作方法:
    • 触摸屏设计好与三菱变频器连接好的程序后:连接设备选择Mitsubishi 所对应的变频器系列号(如FR-E500 Serise(485) )
    • 变频上电后,设置相应的功能代码:具体有以下参数需要设置:
    • Pr118通讯速率48:4800 96:9600 192:19200要与对应的触摸屏的速率一致
    • Pr119停止位要与触摸屏一致
    • Pr120奇偶校验必要与触摸屏一致
    • 当有两台变频器以上连接一台触摸屏的时候,必须要设置Pr117的通讯站号
    • 注:当每次参数初始化设定后,需要复位变频器。如果改变与通讯相关的参数后,变频器没有复位,通讯将不能进行。
