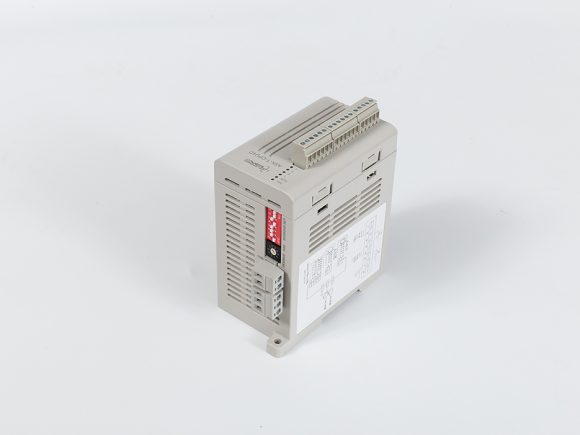

ASK-T-CPU4D

discuss personally

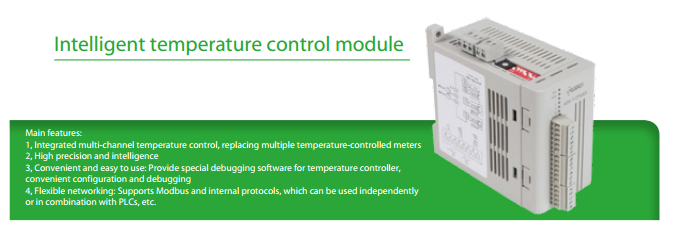

Main features:
1, Integrated multi-channel temperature control, replacing multiple temperature-controlled meters
2, High precision and intelligence
3, Convenient and easy to use: Provide special debugging software for temperature controller,
convenient configuration and debugging
4, Flexible networking: Supports Modbus and internal protocols, which can be used independently
or in combination with PLCs, etc.

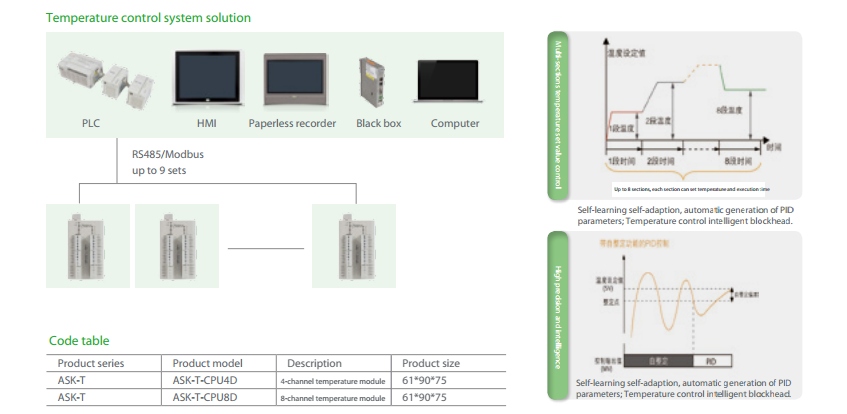

  • Code table

    Product seriesProduct modelDescriptionProduct size

    ASK-TASK-T-CPU4D4-channel temperature module61*90*75

    ASK-TASK-T-CPU8D8-channel temperature module61*90*75

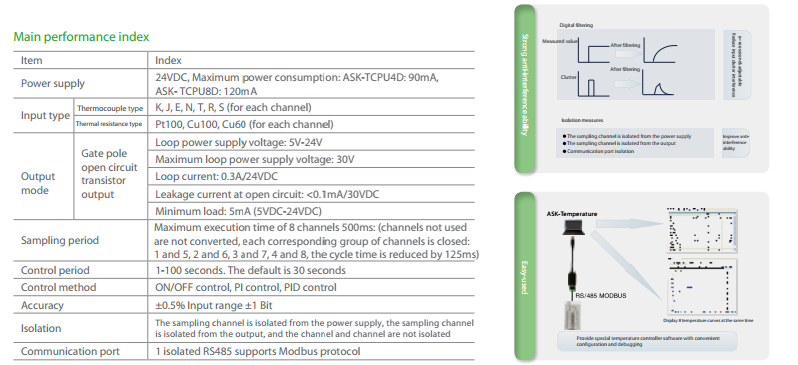

    Main performance index

    ItemIndex

    Power supply24VDC, Maximum power consumption: ASK-TCPU4D: 90mA,
    ASK- TCPU8D: 120mA

    Input typeThermocouple typeK, J, E, N, T, R, S (for each channel)
    Thermal resistance typePt100, Cu100, Cu60 (for each channel)

    Output
    mode
    Gate pole
    open circuit
    transistor
    output
    Loop power supply voltage: 5V-24V
    Maximum loop power supply voltage: 30V
    Loop current: 0.3A/24VDC
    Leakage current at open circuit: <0.1mA/30VDC
    Minimum load: 5mA (5VDC-24VDC)

    Sampling periodMaximum execution time of 8 channels 500ms: (channels not used
    are not converted, each corresponding group of channels is closed:
    1 and 5, 2 and 6, 3 and 7, 4 and 8, the cycle time is reduced by 125ms)

    Control period1-100 seconds. The default is 30 seconds

    Control methodON/OFF control, PI control, PID control

    Accuracy±0.5% Input range ±1 Bit

    IsolationThe sampling channel is isolated from the power supply, the sampling channel
    is isolated from the output, and the channel and channel are not isolated

    Communication port1 isolated RS485 supports Modbus protocol

  • Parameter nameParameter values
    Product seriesASK-T
    Product modelASK-T-CPU4D
    Description4-channel temperature module
    Product size61*90*75

    Main performance index

    ItemIndex

    Power supply24VDC, Maximum power consumption: ASK-TCPU4D: 90mA,
    ASK- TCPU8D: 120mA

    Input typeThermocouple typeK, J, E, N, T, R, S (for each channel)
    Thermal resistance typePt100, Cu100, Cu60 (for each channel)

    Output
    mode
    Gate pole
    open circuit
    transistor
    output
    Loop power supply voltage: 5V-24V
    Maximum loop power supply voltage: 30V
    Loop current: 0.3A/24VDC
    Leakage current at open circuit: <0.1mA/30VDC
    Minimum load: 5mA (5VDC-24VDC)

    Sampling periodMaximum execution time of 8 channels 500ms: (channels not used
    are not converted, each corresponding group of channels is closed:
    1 and 5, 2 and 6, 3 and 7, 4 and 8, the cycle time is reduced by 125ms)

    Control period1-100 seconds. The default is 30 seconds

    Control methodON/OFF control, PI control, PID control

    Accuracy±0.5% Input range ±1 Bit

    IsolationThe sampling channel is isolated from the power supply, the sampling channel
    is isolated from the output, and the channel and channel are not isolated

    Communication port1 isolated RS485 supports Modbus protocol
